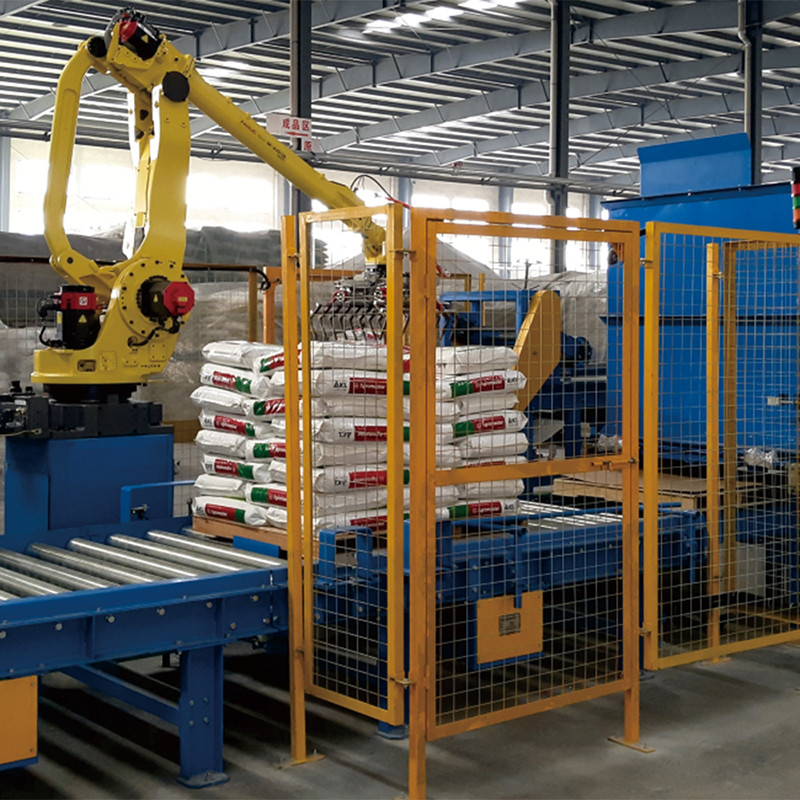

Description du palettisateur robotique

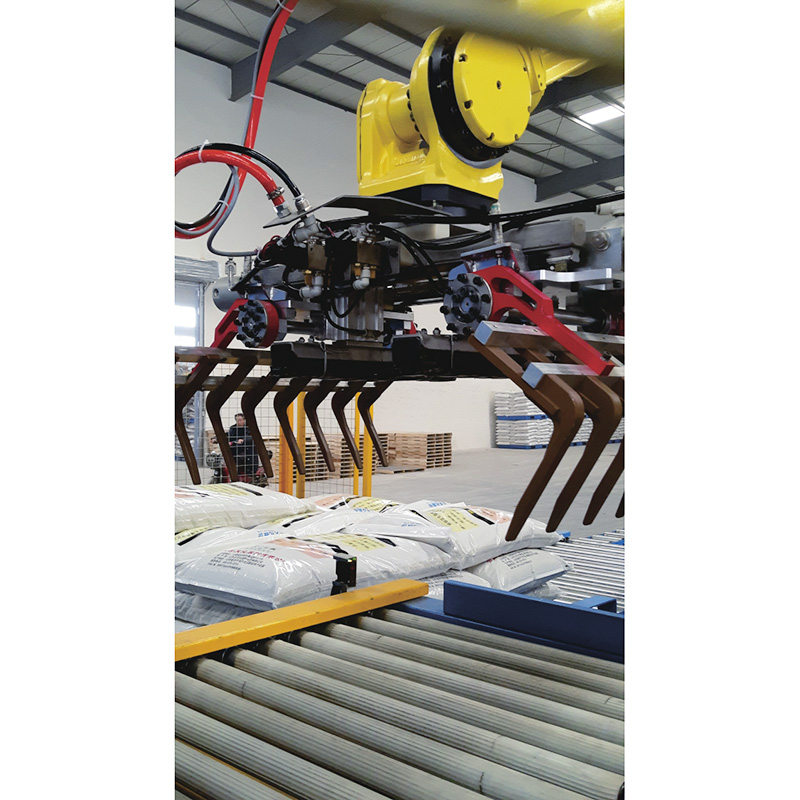

Le robot de palettisation saisit le sac du convoyeur, place couche par couche le sac sur le plateau selon la manière prédéterminée, et sort enfin la pile complète du code.
Caractéristique du palettisateur robotique
1. Structure simple, petite empreinte, mise en page flexible de l'équipement;
2. Taux de défaillance faible, stable et fiable, entretien simple;
3. Méthode de regroupement flexible; Convient pour la palettisation de divers. sacs de matériaux d'emballage;
4. Sacs d'emballage multiples peuvent être pallétisés en même temps, avec fonction de tri intelligente (facultative).
Spécification du paramètre du palettisateur robotique
1. Robot: robot de manipulation à quatre axes
2. Vitesse maximale de palletisation: 1150 sacs / heure
3. Poids du sac: 20kg ~ 50kg
4. Taille maximale de palettisation: 2000X2000

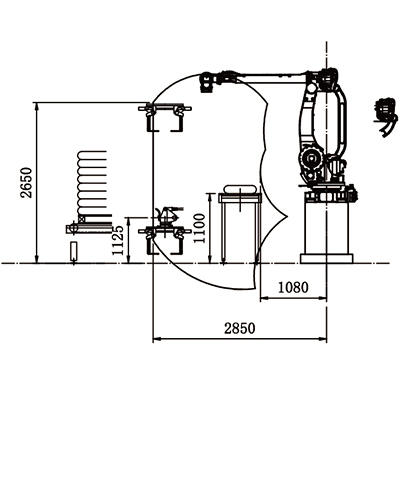

Diagramme de mise en page d'équipement du palettisateur robotique
| |
|
|
|
|
|
|
|

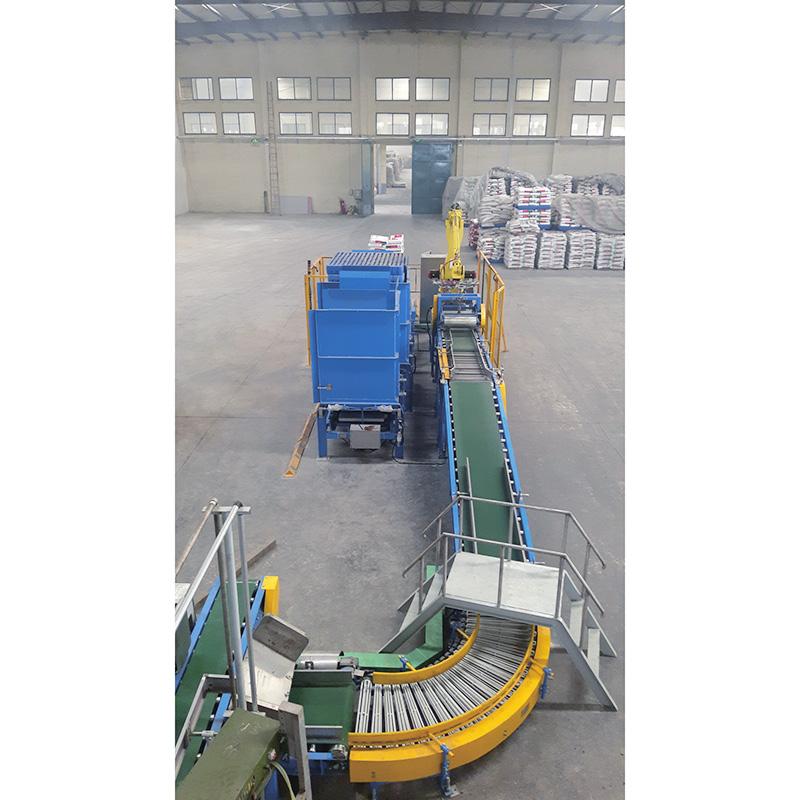

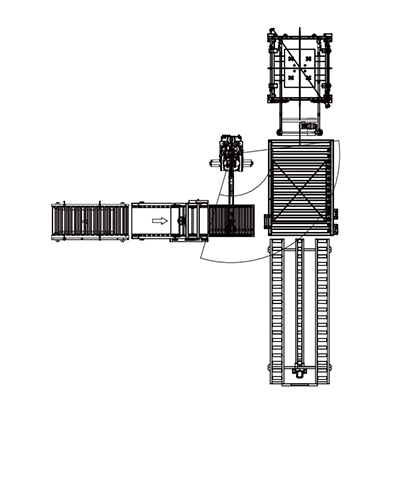

Disposées verticalement, les palettes sont transportées depuis l'entrepôt de palettes et transportées à l'aide de bandes convoyeuses, ce qui permet une plus grande automatisation. |
|
Disposition parallèle, les palettes sont transportées depuis l'entrepôt de palettes et transportées à l'aide de bandes convoyeuses, ce qui peut réaliser une plus grande automatisation. |
|

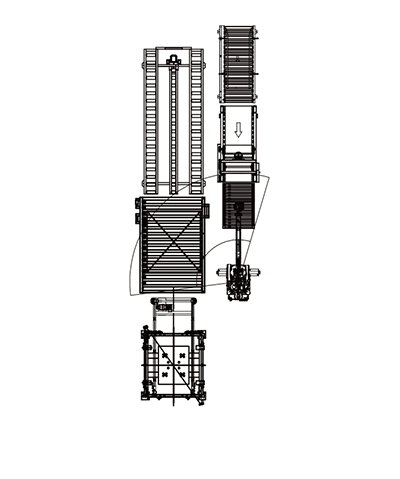

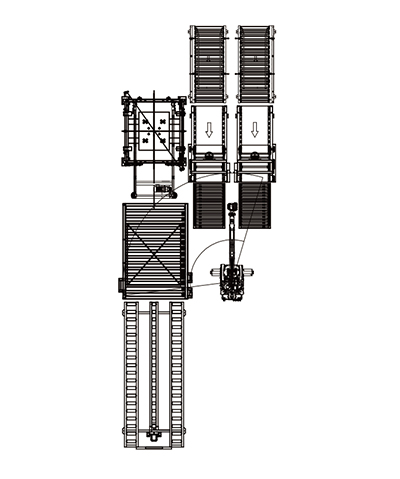

La palette est transportée depuis l'entrepôt de palettes et deux bandes convoyeuses sont combinées pour former une ligne d'empilage, qui peut empiler en douceur les produits d'une ligne. |
|

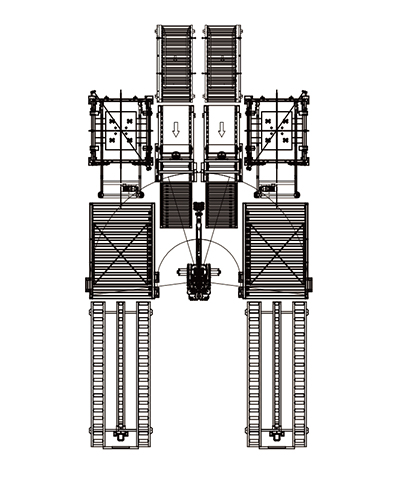

La palette est transportée depuis l'entrepôt de palettes et deux bandes convoyeuses sont combinées pour former deux lignes d'empilage, qui peuvent empiler en douceur deux types de produits différents à partir de deux lignes. |
| |
|
|
|
|
|
|
|

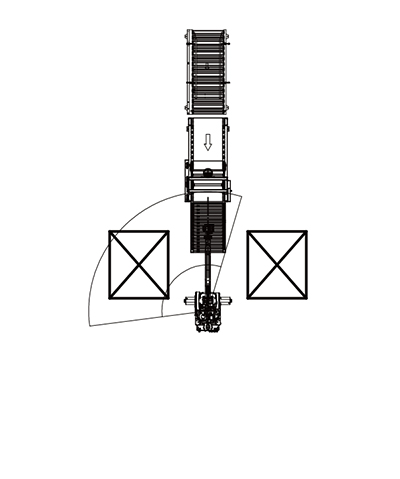

Placez le plateau directement sur le sol, à gauche et à droite. Un maximum de trois plateaux peuvent être placés sans perte de temps due au remplacement du plateau. |
|

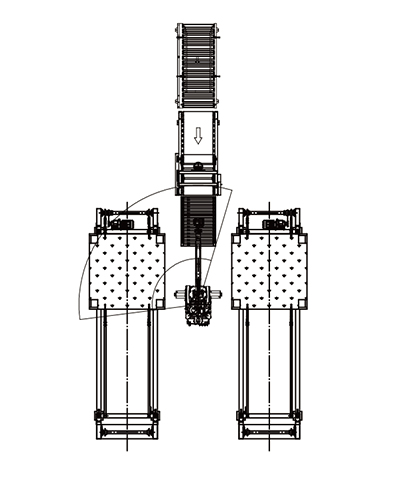

Les plateaux sont placés sur la bande convoyeuse pour obtenir une plus grande automatisation, et deux bandes convoyeuses de plateau sont placées sur les côtés gauche et droit pour obtenir une plus grande efficacité. |
|

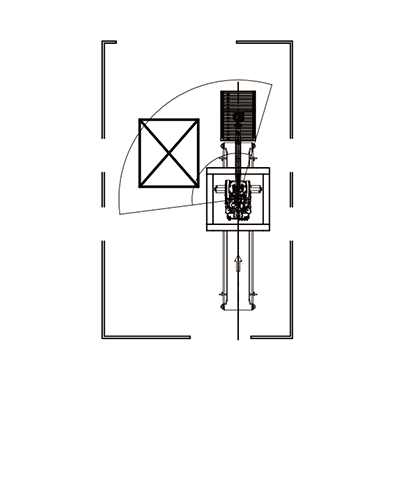

La bande convoyeuse pour l'approvisionnement en produits est située au fond du robot, ce qui permet de minimiser l'espace de travail et de permettre au robot d'être installé et utilisé dans des endroits étroits. |
|
|
